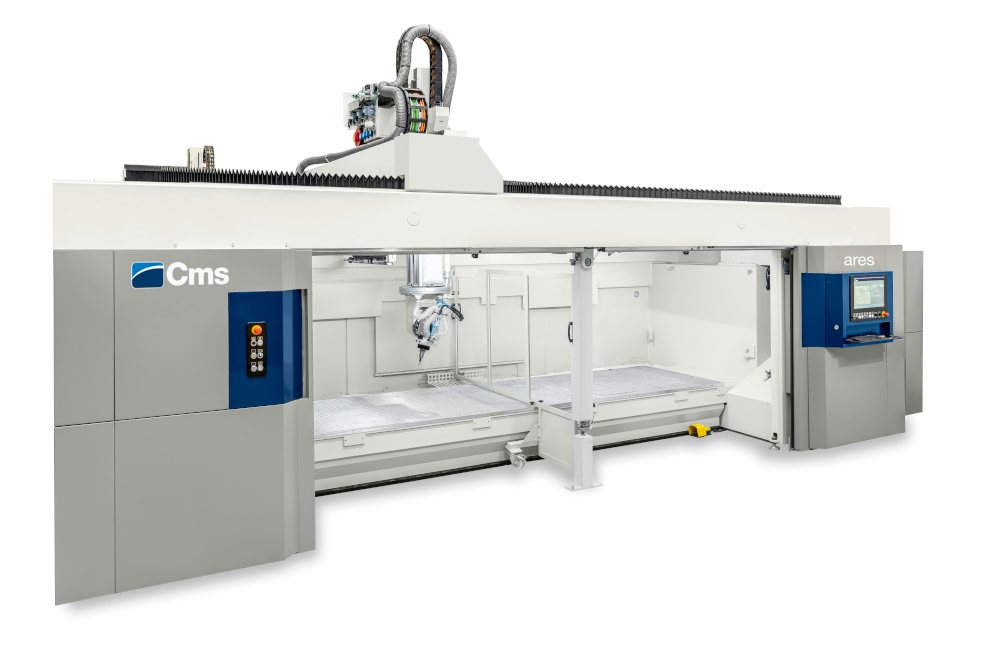

ARES
5‑Achs‑Hochgeschwindigkeits‑Fräszentrum für anspruchsvolle 3D‑Bearbeitung in Luft‑/Raumfahrt, Automotive und Formenbau.
Hochgeschwindigkeits-CNC-Bearbeitungszentrum
Das hochmoderne Bearbeitungszentrum ist ideal für die Zerspanung im Bereich Verbundwerkstoffe, Aluminium, Leichtmetalllegierungen und Metallbearbeitung. Die Fünf-Achs-Fräsmaschine wird in der Automobilbranche, Luft- und Raumfahrt sowie im Modellbau und Formenbau eingesetzt. Die Standard-Maschine ist mit feststehendem Tisch ausgestattet. Durch die Mitteltrennwand und automatische Ansteuerung der Fronttüren kann die Maschine wechselweise beschickt werden. Eine Kompletteinhausung oder ein Faltenbalg zur Minimierung von Staub- und Geräuschbelastung ist ebenfalls möglich.
Die Vorteile
Leistung & Präzision
Die Maschinenstruktur und -technik sorgt für eine dauerhafte Steifigkeit und Präzision im Produktionsprozess. Eine hohe Genauigkeit der Werkstücke ist somit garantiert. Die Maschine ist für die anspruchsvollsten Anwendungen (z.B. in der Luft- und Raumfahrt, im Motorsport, sowie in der Schiffs- und Zugindustrie etc.) prädestiniert.
Flexibilität & Konfigurierbarkeit
Die großen Arbeitsbereiche können nach Wunsch konfiguriert werden. Die Bearbeitung im Pendelbetrieb ist möglich. Zudem sind verschiedene Maschinentischvarianten verfügbar.
Produktivität & Qualität
Unsere innovativen Spindellösungen maximieren die Produktivität Ihrer Maschine. Für jedes Material bieten wir Ihnen die passende Lösung bezüglich Drehzahl, Drehmoment und Leistung der Spindel. Auch eine Aufrüstung der Frässpindeln mit Ultraschall-Schneideeinheiten ist möglich. Dadurch wird die optimale Bearbeitung von Wabenmaterial realisierbar.
Technische Daten
| MODELL | ACHSENHÜBE | SCHNELLGANG | |||||||
| (mm) | (°) | (m/min) | (°/min) | ||||||
| X | Y | Z | B | C | X/Y | Z | B | C | |
| 36/18 | 3600 | 1800 | 1200 | ±120 | ±270 | 80 | 70 | 9000 | 9000 |
| 48/18 | 4800 | 1800 | 1200 | ±120 | ±270 | 80 | 70 | 9000 | 9000 |
| 60/18 | 6000 | 1800 | 1200 | ±120 | ±270 | 80 | 70 | 9000 | 9000 |
| 36/26 | 3600 | 2600 | 1200 | ±120 | ±270 | 80 | 70 | 9000 | 9000 |
| 48/26 | 4800 | 2600 | 1200 | ±120 | ±270 | 80 | 70 | 9000 | 9000 |
| 60/26 | 6000 | 2600 | 1200 | ±120 | ±270 | 80 | 70 | 9000 | 9000 |
Varianten
APC-Tisch
Die ARES kann mit einem oder zwei Beschickungstischen ausgestattet werden zur wechselweisen Bearbeitung auf den Maschinentischen. Zur Beschickung fahren die Tische aus der CNC-Fräsmaschine. Durch Herausnahme der mobilen Mitteltrennwand können die beiden Beschickungstische elektronisch zu einem Tisch gekoppelt werden.
Drehtisch
Die ARES mit Drehtisch ist optimal zum wechselweisen Beschicken der Maschine. Während der Außentisch beschickt werden kann, befindet sich der zweite Tisch im Bearbeitungsbereich CNC-Fräsmaschine.
Pendelmodus
Die ARES verfügt in der Pendelversion über zwei unabhängige Arbeitsbereiche, welche getrennt voneinander bestückt werden können zur wechselweisen Bearbeitung auf den Maschinentischen. Durch Herausnahme der mobilen Mitteltrennwand ist ein großer Bearbeitungsbereich möglich.
