IKON
Vertikale 5-Achs-Bearbeitung für höchste Produktivität bei maximaler Übersichtlichkeit.
CNC-Bearbeitungszentrum mit vertikalem Drehtisch

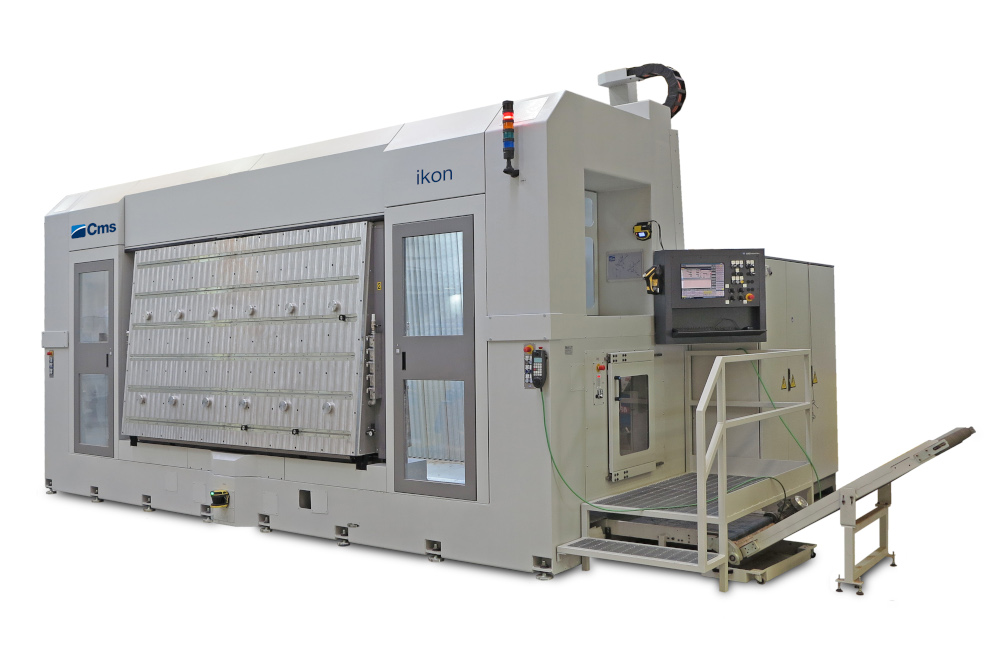

Die CMS Ikon ist ein horizontales CNC-Bearbeitungszentrum mit fünf Achsen und vertikaler Bauteil-Aufspannung zur Bearbeitung von Komponenten aus Verbundstoffen und Aluminium. Die Ausstattung umfasst ein oder zwei Fräsaggregate, die eine hohe Produktivität gewährleisten. Die Ikon ermöglicht einen vollständigen Überblick über den Arbeitsbereich
Die Vorteile
Präzision & Produktivität
Die zwei vertikalen Drehtische der Ikon und zum Beispiel der doppelte Fräseinheit sorgen für eine zeitoptimierte Bearbeitung der Werkstücke. Die Maschine zeichnet sich durch höchste Präzision und Zuverlässigkeit aus.
Kompakt & Sauber
Durch die kleinen Abmessungen fügt sich die Ikon spielend in alle Produktionsrealitäten ein. Die Maschine ist vollkommen eingehaust und fängt somit Schmutz und Lärm ab. Ein automatisches Band befreit von Spänen, eine Absaugung von Staub.
Innovation & Kontinuität
Durch das fortschrittliche Design der Monoblockmaschine ist eine dauerhafte Steifigkeit garantiert, die konstant für eine genaue Bearbeitung sorgt.
Technische Daten
| IKON | ||||||||||
| MODELL | ACHSENHÜBE | SCHNELLGANG | ||||||||
| (mm) | (°) | (m/min) | (°/min) | |||||||
| X | Y | Z | A | C | X | Y | Z | A | C | |
| IKON | 3600 | 2000 | 900 | ±120 | ±270 | 80 | 80 | 70 | 9000 | 9000 |
| IKON DB | 2400 | 2000 | 900 | ±120 | ±270 | 80 | 80 | 70 | 9000 | 9000 |
Varianten
Standard
Die IKON verfügt über einen drehbaren vertikal stehenden Bearbeitungstisch, welcher von vorne beschickt wird. Während der Außentisch beschickt werden kann, befindet sich der zweite Tisch im Bearbeitungsbereich CNC-Fräsmaschine.
