ETHOS
Monoblock-Präzision und Hochgeschwindigkeitsbearbeitung für Composite und Aluminium.

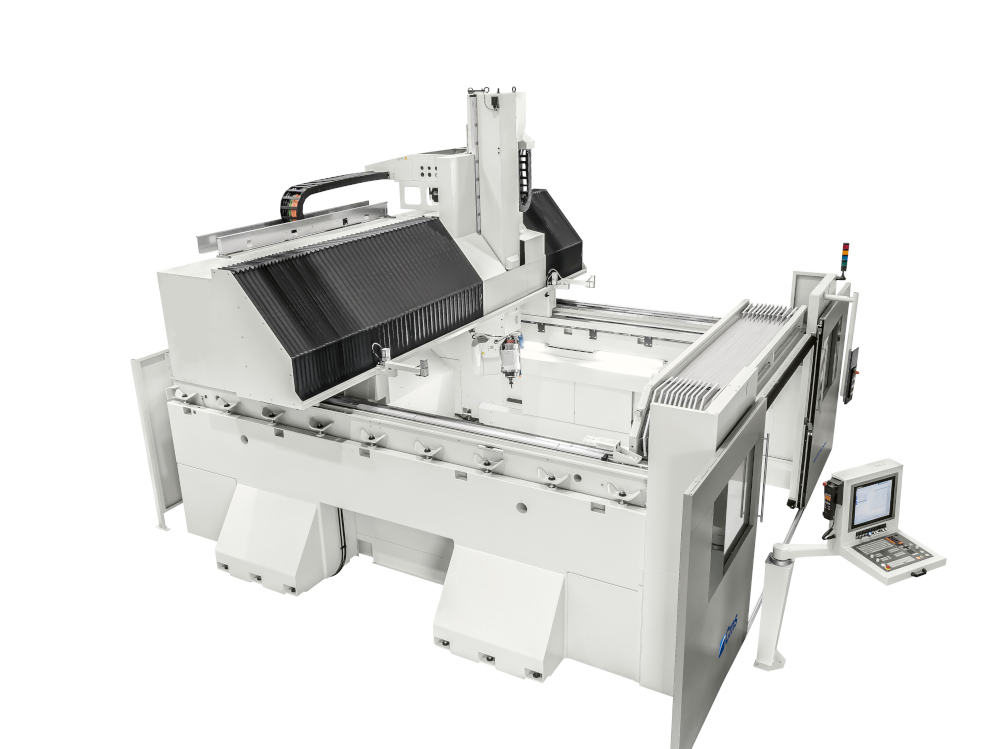

Hochgeschwindigkeits-CNC-Bearbeitungszentrum mit fünf Achsen
Dieses CNC-Bearbeitungszentrum in Monoblockbauweise wurde nach den Erfahrungen in den Bereichen Automotive und Luftfahrt konzipiert. Es ist sowohl im Bereich Verbundwerkstoffe als auch Aluminium einsetzbar. Das Zusammenspiel zwischen dem Aufbau des Zentrums, den erarbeiteten technischen Lösungen und den ausgewählten Komponenten gewährleistet beste Oberflächenbearbeitung, höchste Bearbeitungsgeschwindigkeit, Zuverlässigkeit, strukturelle Steifigkeit, Flexibilität in der Anwendung und eine hohe Produktivität.
Die Vorteile
Präzision & Geschwindigkeit
Durch die Steifigkeit der Maschine werden Vibrationen besser absorbiert. Die hochwertigen Führungen und Messsysteme gewährleisten höchste Präzision bei allen Geschwindigkeiten.
Leistung & Kontrolle
Die Ethos kann mit innovativen Torquemotoren ausgestattet werden. Diese minimieren durch Fehler und Verschleiß verursachte Produktionsungenauigkeiten und erzielen höhere Geschwindigkeiten als herkömmliche Motoren, auch bei komplexen Bearbeitungen.
Innovation & Effizienz
Das universelle und automatische Arretier System UHF, das von CMS entwickelt wurde, fixiert komplexe Formen in verschiedenen Größen. Es sorgt auch bei kleinen Produktreihen mit seiner Variabilität für eine Maximierung der Produktionseffizienz.
Technische Daten
| ETHOS | |||||
| ACHSENHÜBE | |||||
| (mm) | (°) | ||||
| X | Y | Z | B | C | |
| ab 2500 | ab 1300 | ab 1300 | ±110 | ±300/±361 | |
Maschinen Varianten
Standard
Die ETHOS verfügt aufgrund der Hochportalbauweise über einen großen Bauraum, welcher von vorne und / oder hinten sowie von oben beschickt werden. In der Pendelversion über zwei unabhängige Arbeitsbereiche, welche getrennt voneinander bestückt werden können.
Pendelmodus
Die ETHOS verfügt in der Pendelversion über zwei unabhängige Arbeitsbereiche, welche getrennt voneinander bestückt werden können zur wechselweisen Bearbeitung auf den Maschinentischen. Durch Herausnahme der mobilen Mitteltrennwand ist ein großer Bearbeitungsbereich möglich
Doppelbrücke
Die ETHOS mit Doppelbrücke ist mit zwei Z-Türmen und zwei baugleichen Fräsaggregaten ausgestattet. Dies ermöglicht die gleichzeitige Bearbeitung von zwei identischen Werkstücken.
APC-Tisch
Die ETHOS kann mit einem oder zwei Beschickungstischen ausgestattet werden. Zur Beschickung fahren die Tische aus der CNC-Fräsmaschine zur wechselweisen Bearbeitung auf den Maschinentischen. Durch Herausnahme der mobilen Mitteltrennwand können die beiden Beschickungstische elektronisch zu einem Tisch gekoppelt werden.
Nassbearbeitung
Die POSEIDON verfügt über die Möglichkeit einer Nassbearbeitung. Das Kühlmittel wird nach dem Austritt durch Düsen am Bearbeitungsaggregat beidseitig durch Wannen aufgefangen und hinter der Maschine gereinigt.
