GENESI
Hochdynamische 5-Achs-Bearbeitung großer Bauteile mit maximaler Stabilität und Produktivität.
5-Achs-Hochgeschwindigkeitsbearbeitungszentrum

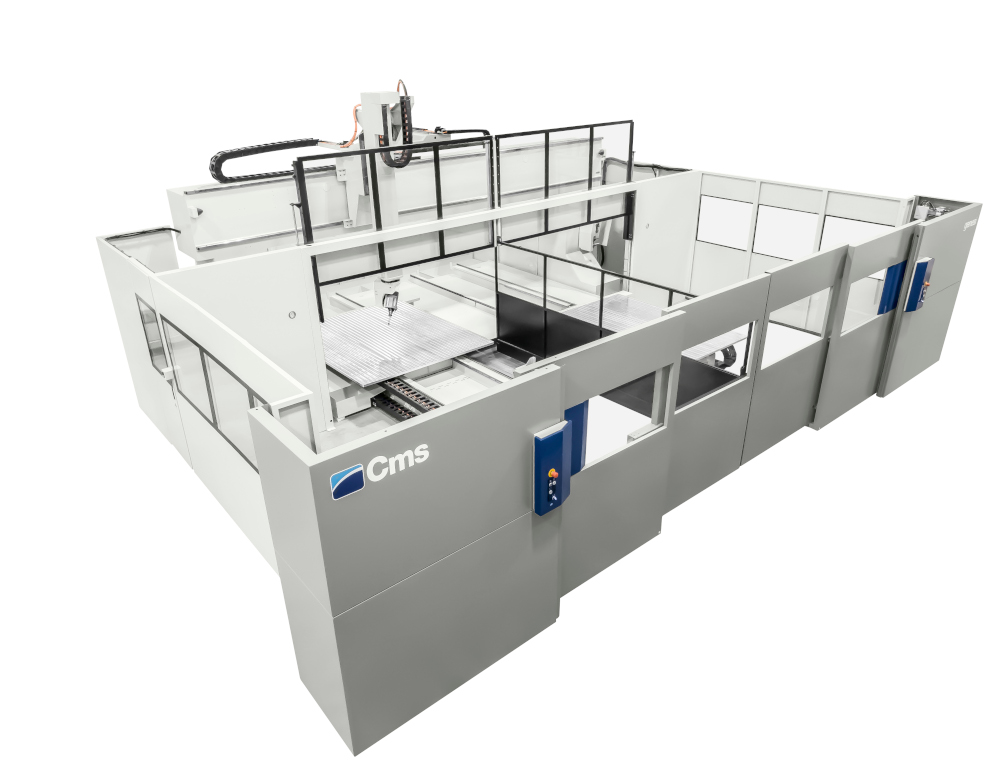

Das CNC-Bearbeitungszentrum GENESI mit feststehender Traverse und verfahrbaren Tischen ist für die Hochgeschwindigkeitsbearbeitung von Kunststoffen und Verbundwerkstoffen ausgelegt. Die überragende Bewegungsdynamik gewährleistet hohe Produktivität, auch bei der Bearbeitung von großformatigen Werkstücken. Die fortschrittliche Struktur der GENESI verringert die bei der Bearbeitung auftretenden Schwingungen und garantiert ein Finish von höchster Qualität.
Große Arbeitsbereiche sorgen für maximale Produktionsfreiheit auch bei der Bearbeitung von sehr großen Bauteilen. Diese können für jeden Kunden optimal konfiguriert werden (Pendelzyklus oder Einzelzone mit gekoppelten Tischen). Durch die optimierte Anzahl von Maschinenkomponenten werden trotz der großzügigen Abmessungen der Maschine kurze Inbetriebnahmezeiten gewährleistet.
Die Vorteile
Reaktion & Geschwindigkeit
Die Stabilität der feststehenden Traverse ermöglicht maximale Reaktionsschnelligkeit und Geschwindigkeit der beweglichen Teile. Die Bewegungsdynamiken sind angepasst an die Bearbeitung großformatiger Werkstücke, sowohl beim Beschleunigen als auch beim Abbremsen.
Stabilität & Präzision
Die Steifigkeit der Monoblockstruktur mit der festen Brücke ermöglicht größtmögliche vertikale Verfahrwege der Betriebseinheit bei geringer Stellfläche und größte Schnittpräzision in allen Bearbeitungsstufen.
Mobilität & Produktivität
Die leistungsstärksten Arbeitstische garantieren geringere Bearbeitungszeiten, sowohl für Neupositionierung als auch für Interpolation. Die mobilen Tische, die im Pendelzyklus oder in einer Einzelzone gekoppelt verwendet werden können, ermöglichen das Bearbeiten von Werkstücken mit einer Breite von bis zu 6.000 mm. Somit entspricht der Arbeitshub fast den Gesamtabmessungen der Maschine.
Technische Daten
| GENESI | ||||||||||
| MODELL | ACHSHÜBE | SCHNELLGANG | ||||||||
| (mm) | (°) | (m/min) | (°/min) | |||||||
| X | Y/V | Z | B | C | X | Y | Z | B | C | |
| 4035 | 4000 | 3500 | 1400 | ±120 | ±370 | 90 | 90 | 70 | 14000 | 1400 |
| 6035 | 6000 | 3500 | 1400 | ±120 | ±370 | 90 | 90 | 70 | 14000 | 1400 |
Varianten
APC-Tisch
Die GENESI kann mit zwei Beschickungstischen ausgestattet werden. Zur Beschickung fahren die Tische aus der CNC-Fräsmaschine zur wechselweisen Bearbeitung auf den Maschinentischen. Durch Herausnahme der mobilen Mitteltrennwand können die beiden Beschickungstische elektronisch zu einem Tisch gekoppelt werden.
