POSEIDON

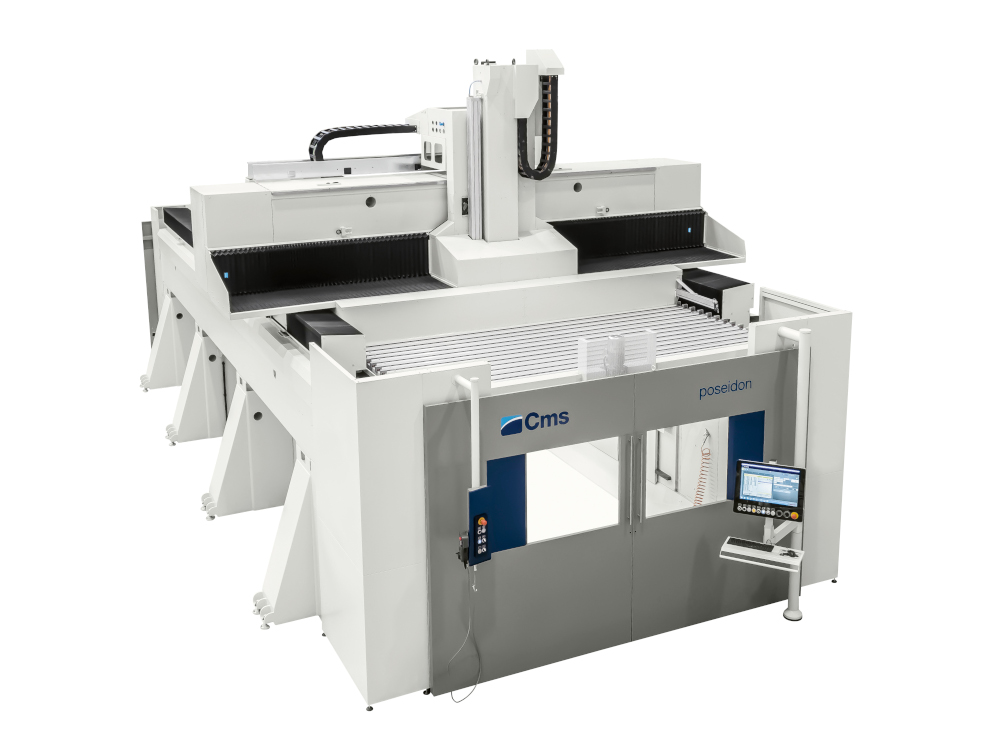

Die Hochleistungs-Portalfräsmaschine für großformatige Bauteile und maximale Produktivität.
CNC-Bearbeitungszentrum mit fünf Achsen für schnellste Bearbeitungen
Diese Hochportalfräsmaschine wurde zur Bearbeitung von großvolumigen Werkstücken wie Kohlefaserteile, Gussmodelle und Prototypen entwickelt. Das Bearbeitungszentrum ist das Ergebnis der in den Bereichen Automobil, Flugzeug-, Zug- und Schiffsindustrie erworbenen Erfahrungen. Die Konstruktion, die technischen Lösungen und die ausgewählten Komponenten gewährleisten beste Oberflächengüte, große Bearbeitungsgeschwindigkeit, Zuverlässigkeit, strukturelle Steifigkeit, Anwendungsflexibilität und eine hohe Produktivität.
Die Vorteile
Präzision & Leistung
Die steifen Strukturen und die Führungen auf der Längsachse garantieren eine hohe und wiederholbare geometrische Präzision und somit eine hervorragende Oberflächenqualität.
Geschwindigkeit & Zuverlässigkeit
Durch eine hohe Betriebsleistung, ausgezeichnete Präzision und außergewöhnliche Zuverlässigkeit sogar bei komplexesten Bearbeitungsvorgängen garantiert die CMS Poseidon eine optimierte und schnellere Werkstückproduktion. Durch ihre Anpassungsfähigkeit gelingt es, die Produktionsumgebung noch effizienter und wettbewerbsfähiger zu gestalten.
Effizienz & Anpassungsfähigkeit
Effizienteste Konfigurationen in über 100 Größen, um sich an jede Produktionsrealität anzupassen: ob einzelne oder doppelte Bearbeitungseinheit, einfacher oder doppelter Bearbeitungsbereich, Fräseinheiten mit fünf Achsen von 12 bis 32 kW, mit oder ohne Waterjet-Technologie. Sie haben die Wahl!
Technische Daten
| POSEIDON | ||||||||||
| ACHSENHÜBE | SCHNELLGANG | |||||||||
| (mm) | (°) | (m/min) | (°/min) | |||||||
| X | Y | Z | A | C | X | Y | Z | A | C | |
| ab 2500 | ab 2600 | ab 1300 | ±120/±110 | ±270/±245/±300 | 85 | 85 | 45 | 9000 | 9000 | |
Varianten
Standard
Die POSEIDON verfügt aufgrund der Hochportalbauweise über einen großen Bauraum, welcher von vorne und / oder hinten sowie von oben beschickt werden.
In der Pendelversion über zwei unabhängige Arbeitsbereiche, welche getrennt voneinander bestückt werden können.
Pendelmodus
Die POSEIDON verfügt in der Pendelversion über zwei unabhängige Arbeitsbereiche, welche getrennt voneinander bestückt werden können zur wechselweisen Bearbeitung auf den Maschinentischen. Durch Herausnahme der mobilen Mitteltrennwand ist ein großer Bearbeitungsbereich möglich
Doppelbrücke
Die POSEIDON mit Doppelbrücke ist mit zwei Z-Türmen und zwei baugleichen Fräsaggregaten ausgestattet. Dies ermöglicht die gleichzeitige Bearbeitung von zwei identischen Werkstücken.
APC-Tisch
Die POSEIDON kann mit einem oder zwei Beschickungstischen ausgestattet werden zur wechselweisen Bearbeitung auf den Maschinentischen. Zur Beschickung fahren die Tische aus der CNC-Fräsmaschine. Durch Herausnahme der mobilen Mitteltrennwand können die beiden Beschickungstische elektronisch zu einem Tisch gekoppelt werden.
Drehtisch
Die POSEIDON mit Drehtisch ist optimal zum wechselweisen Beschicken der Maschine. Während der Außentisch beschickt werden kann, befindet sich der zweite Tisch im Bearbeitungsbereich CNC-Fräsmaschine.
Nassbearbeitung
Die POSEIDON verfügt über die Möglichkeit einer Nassbearbeitung. Das Kühlmittel wird nach dem Austritt durch Düsen am Bearbeitungsaggregat beidseitig durch Wannen aufgefangen und hinter der Maschine gereinigt.
Nassbearbeitung
Die POSEIDON verfügt über die Möglichkeit einer Nassbearbeitung. Das Kühlmittel wird nach dem Austritt durch Düsen am Bearbeitungsaggregat beidseitig durch Wannen aufgefangen und hinter der Maschine gereinigt.
